M&S Eckrohrsiebe

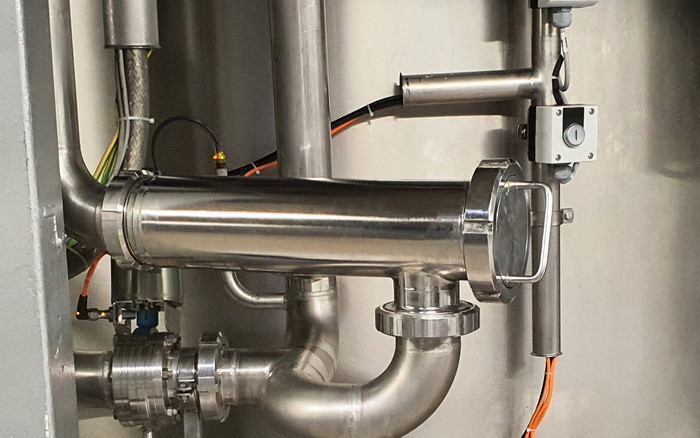

M&S Eckrohrsiebe werden zur Filtration von pumpfähigen Medien in einer Rohrleitung eingesetzt. Unerwünschte Bestandteile werden ausfiltriert, so dass nachgeschaltete Komponenten geschützt werden. Grundsätzlich bestehen sie aus einem zylindrischen Gehäuse mit einem zylindrischen Siebeinsatz aus Lochblech, Gaze oder Spaltrohr.

Die offenen Flächen der Siebeinsätze sind so dimensioniert, dass der Druckverlust möglichst gering ausfällt. Die Bauform des Eck-Gehäuses begünstigt eine einfache Entnahme und Reinigung des Siebeinsatzes, ohne dass die eigentliche Rohrleitung demontiert werden muss.

Einsatz

Rückhaltung und Entfernung von unerwünschten Bestandteilen nach Größe in pumpfähigen Medien
Absicherung gegen Fremdkörper bei empfindlichen Anlagenteilen, wie z. B. Pumpen, Apparaten und Ventilen
Sicherstellung der erwünschten Produktqualität

Merkmale

Hohe Durchflussleistung durch große sieboffene Fläche
Durchfluss in beide Richtungen bei Variante Lochblech oder Sandwichausführung möglich
Einfache Montage und Handhabung
Sehr gut reinig- und sterilisierbar
Siebreinigung ohne Gehäuseausbau
Siebkörper mit Deckel und Stützring je nach Ausführung voll bzw. teilweise verschweißt
Hygienische Abdichtung des Siebsitzes mittels O-Ring
Stabile Ausführung des Siebeinsatzes

Gleiches Produkt – andere Kombination

Siebeinsatz für Eckrohrsiebe

allgemein

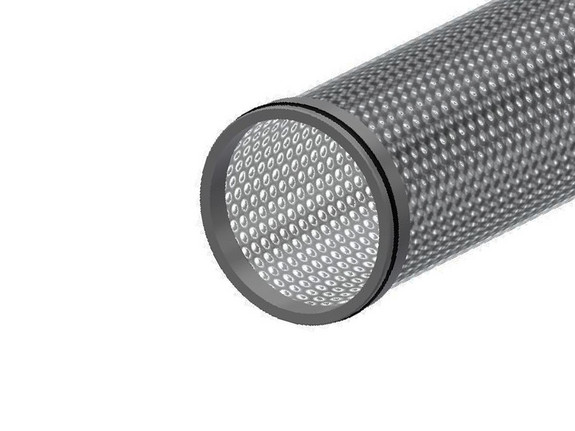

M&S Eckrohrsiebe sind robust und langlebig. Sie werden mit unterschiedlichen Siebeinsätzen für verschiedene Filterfeinheiten ausgestattet.

Siebeinsatz für Eckrohrsiebe

Modifikation Hygiene

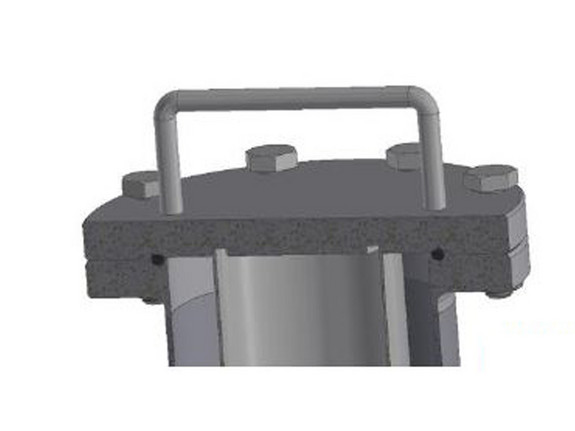

M&S-Eckrohrsiebe sind bereits in der Standardausführung gut zu reinigen und deshalb für fast alle Anwendungen mit normalen oder erhöhten Ansprüchen an die Reinigbarkeit geeignet.

Für Prozesse mit besonders hohen Ansprüchen oder für spezielle Anforderungen können aber noch zusätzliche Modifikationen vorgenommen werden.

Siebeinsatz für Eckrohrsiebe

Modifikation Prozess

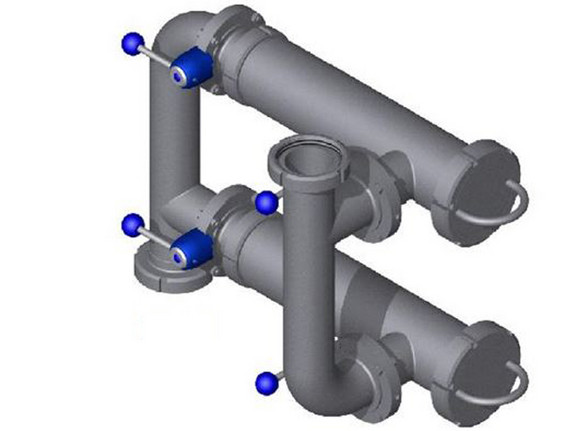

M&S-Eckrohrsiebe können für die unterschiedlichsten Filtrationsaufgaben ausgelegt oder modifiziert werden. Je nach der Aufgabenstellung, den Leistungsdaten, der Einbausituation oder anderen Vorgaben werden die Siebe angepasst.

Für spezielle Prozessanforderungen sind z.B. Größenanpassungen, Kombinationen, Doppelmantel-Gehäuse oder auch Magnetfilter möglich.

Siebeinsatz für Eckrohrsiebe

Modifikation Sicherheit

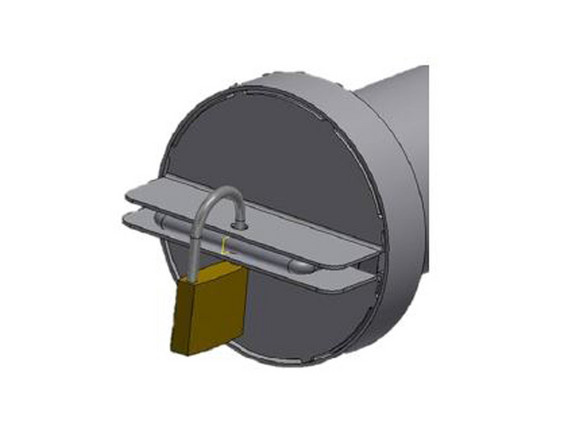

M&S-Eckrohrsiebe sind in der Standardausführung mit einer Verbindung nach DIN 11851 ausgestattet. Bei ungeplanter Öffnung kann unzulässiger Überdruck über das Gewinde gefahrloser abgebaut werden als z.B. bei einem Verschluss mit einer Klemmverbindung.

Für besondere und sehr hohe Ansprüche an die Betriebssicherheit sind aber noch weitere Modifikationen möglich.
