M&S Rohrverbindungen

M&S Rohrverbindungen dienen zur lösbaren Verbindung von Rohrleitungen sowie zum Anschluss von Maschinen, Apparaten und Behältern.

Sie sind als Schraub-, Klemm– oder Flanschverbindungen erhältlich und werden gemäß den gültigen Normen hergestellt. Grundsätzlich bestehen sie bei M&S aus geschmiedetem Vormaterial.

Je nach den betrieblichen Anforderungen, den Betriebsbedingungen und dem hygienischen Anspruch muss eine geeignete und passende Rohrverbindung ausgewählt werden.

  • Als lösbare Verbindung zum Anschluss von Maschinen, Apparaten und Behältern
  • Zur leichteren Demontage von Armaturen, Ventilen und anderen Anlagenteilen
  • Zur Umschaltung von Rohrleitungsstrecken, z.B. bei Paneelen
  • Als Übergang zwischen unterschiedlichen Materialien, z.B. Edelstahlrohr auf Schlauch
  • Einfache bis hohe hygienische Anforderungen
    • Rohrverschraubungen
      • Leicht mit Werkzeug lösbar
      • Für mittlere Drücke und Temperaturen
      • Bei Öffnung kann unzulässiger Überdruck gefahrloser abgebaut werden
    • Flanschverbindungen
      • Mit Werkzeug lösbar
      • Für höhere Drücke und Temperaturen
      • Bei Öffnung kann unzulässiger Überdruck gefahrloser abgebaut werden
    • Klemmverbindungen
      • Sehr leicht ohne Werkzeug lösbar
      • Bei Öffnung kann unzulässiger Überdruck schlagartig entweichen

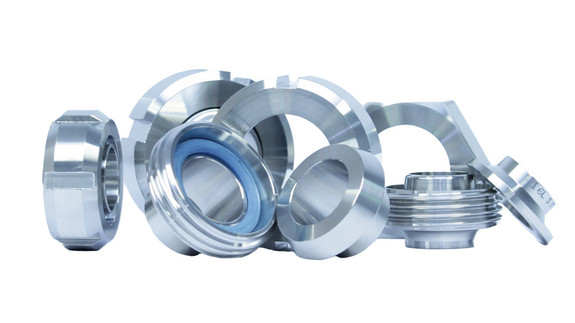

Rohrverschraubungen

Alle Verschraubungen

  • Leicht mit Werkzeug lösbar
  • Für mittlere Drücke und Temperaturen
  • Bei Öffnung kann unzulässiger Überdruck gefahrloser abgebaut werden

Varianten

  • Rohrverschraubung DIN 11851 (Milchrohrverschraubung)
  • Für Rohre nach DIN EN 10357, weitere Abmessungen erhältlich: Zoll, ISO
  • Rohranschlüsse zum Anschweißen und zum Einwalzen
  • SMS Verschraubung für Rohre nach DIN EN 10357 – Anschlüsse kurz
  • DS Verschraubung für Rohre nach DIN EN 10357 – Anschlüsse kurz
  • RJT Verschraubung für Rohre nach DIN EN 10357 – Anschlüsse kurz
  • IDF Verschraubung für Rohre nach DIN EN 10357 – Anschlüsse kurz

NEU

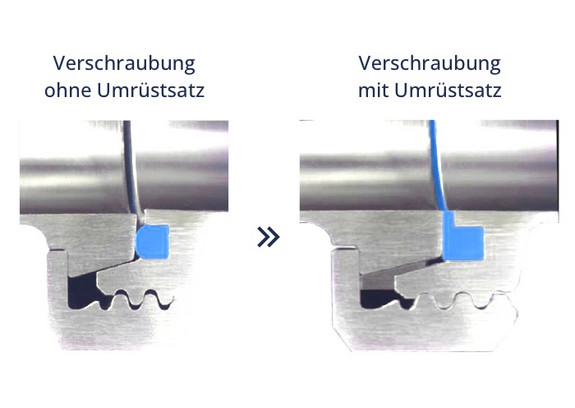

  • Rohrverschraubung DIN 11851
    • Effiziente Nachrüstung: Schnelle und effektive Optimierung herkömmlicher Milchrohrverschraubungen.

    • Innovative Lösung: Kombination eines metallischen Anschlagsrings mit spezieller M&S-Bundichtung.

    • Kostengünstige Alternative: Ersatz für Rohrverschraubungen nach DIN 11864 / DIN 11853.

    • Präzise Ausrichtung: Versatzfreie Integration in bestehende Rohrsysteme.

    • Definierte Vorspannung: Erzeugt durch Anschlagsfunktion für optimale Dichtung.

    • Hygienische Abdichtung: Bündige und zuverlässige Versiegelung, vergleichbar mit DIN 11864 / DIN 11853 Standards

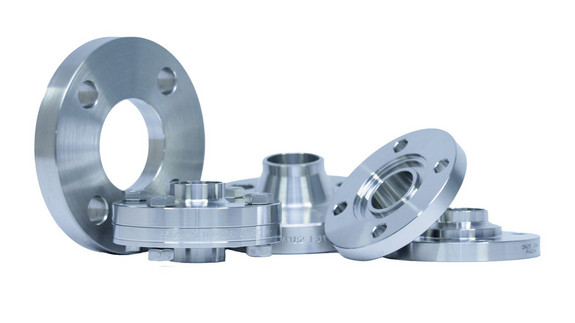

Flanschverbindungen

Alle Flanschverbindungen

  • Druckfest auch bei höheren Drücken (Normflansche sind in verschiedenen Druckstufen erhältlich) und Temperaturen (abhängig vom Dichtungswerkstoff)
  • Bei Öffnung kann unzulässiger Überdruck gefahrloser abgebaut werden
  • Je nach Bauart für einfache bis hohe hygienische Anforderungen

Varianten

  • Kleinflanschverbindung mit Formdichtung für Rohre nach DIN EN 10357
  • Flanschverbindungen nach DIN EN 1092-1 für Rohre nach DIN EN ISO 1127 und DIN EN 10357
    • Vorschweißflansche
    • Glatt– und Blindflansche
    • Losflansche mit Vorschweißbund/-bördel

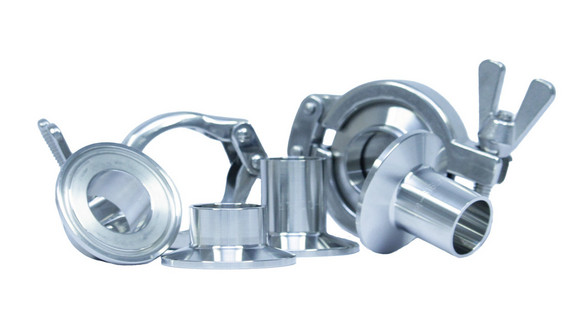

Klemmverbindungen

Alle Klemmverbindung DIN 32676

  • Abdichtung mit einer Profildichtung
  • Für normale hygienische Ansprüche
  • Sehr leicht ohne Werkzeug lösbar
  • Bei Öffnung kann unzulässiger Überdruck schlagartig entweichen

Varianten

  • Klemmverbindung DIN 32676 für Rohre nach DIN EN10357
  • Für Rohrstutzen kurz (KK) und lang (KL)

Nennweiten

DN 6 – 200
1/4“ – 6“
10,2 – 219,1

Werkstoffe

304/304L  1.4301/1.4307

316L – 1.4404

Dichtungen

EPDM
FKM
HNBR
NBR
PTFE
VMQ

Oberfläche

Aufgrund der Vielfalt siehe aktuelle Produktinformation


Finish = drehblank
