M&S Tellerrückschlagventile

 M&S Tellerrückschlagventile werden in verfahrenstechnischen Anlagen zur Verhinderung der Strömungsumkehr bei Fluiden (Flüssigkeiten oder Gasen) in Rohrleitungen eingesetzt.

Sie verhindern z.B. bei Ausfall einer Förderpumpe das Zurückströmen der Flüssigkeitssäule in einer Steigleitung.

Bei Dosieraufgaben oder der Zusammenführung von Fluiden wird bei einer Druckdifferenz das Eindringen in die Rohrleitung mit dem geringeren Druck verhindert.

M&S Tellerrückschlagventile sind als Zwischenflanschausführung oder als schraubbare Version erhältlich.

  • Zur Verhinderung der Strömungsumkehr
    • bei Flüssigkeiten in Steigleitungen
    • bei der Zusammenführung von flüssigen oder gasförmigen Medien oder der Eindosierung, insbesondere bei Druckdifferenzen in den Rohrleitungen
  • Zur Verhinderung des Leerlaufens von Rohrleitungen oder Pumpen
  • Einbau in vertikalen und horizontalen Rohrleitungen
  • geringer Druckverlust
  • betriebssichere und robuste Ausführung
  • mit bruchsicherer Feder auch bei häufigen Schaltungen
  • mit außen angebrachter Markierung für Strömungsrichtung
  • Zwischenflanschausführung zur leichten Demontage auch in starren Rohrleitungen
  • Sonderausführungen auf Anfrage
    • TRV GS mit eingeschraubtem O-Ring im Ventilteller (zum Einsatz bei hohen Strömungsgeschwindigkeiten oder Vakuum)
    • TRV GS mit zweifacher Lagerung des Ventilschaftes (bei hoher Schaltfrequenz im waagerechten Einbau)

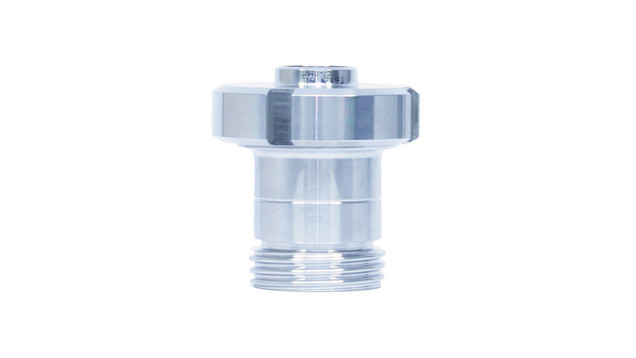

Tellerrückschlagventil

schraubbare Version

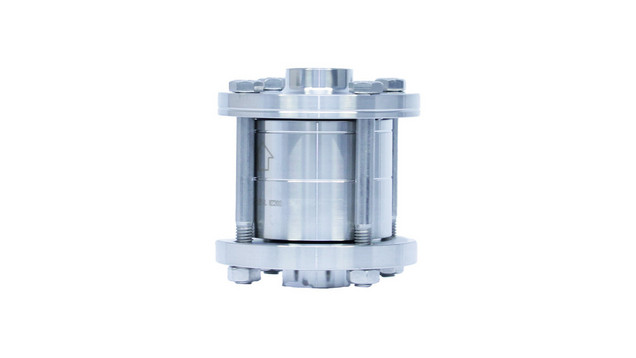

Tellerrückschlagventil

Zwischenflanschausführung

Nennweiten

DN 25 – 100 / 1“ – 4“
Ausführung: GS

DN 25 – 150 / 1“ – 4“
Ausführung: ZF

Werkstoffe

304/304L – 1.4301/1.4307

316L – 1.4404

Dichtungen

EPDM
FKM

Oberfläche

Produktberührt
Ra ≤ 1,6 µm
nicht produktberührt
Ra ≤ 3,2 µm


Finish = drehblank
