M&S Rohrformstücke

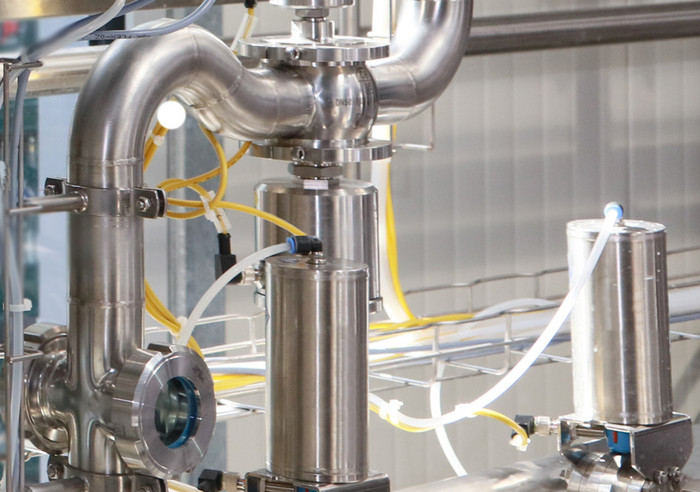

M&S Rohrformstücke werden zur Herstellung von hygienischen Rohrleitungssystemen in den Produktionsanlagen der Lebensmittelindustrie, der chemischen, kosmetischen und pharmazeutischen Industrie eingesetzt. Sie dienen zur Richtungsänderung, zur Strömungsaufteilung und zum Übergang zwischen unterschiedlichen Durchmessern in einer Rohrleitungsstrecke.

Für spezielle Anwendungen sind Formteile in orbitalschweißbarer Ausführung und verschiedenen Hygieneklassen erhältlich.

Je nach dem Einsatzbereich, den Betriebsbedingungen und dem hygienischen Anspruch muss ein geeigneter Werkstoff und die erforderliche Qualität ausgewählt werden.

  • Herstellung von medienführenden Rohrleitungssystemen für Produktionsanlagen
  • Verrohrung und Anschluss von Maschinen, Apparaten und Behältern
  • Herstellung von molchbaren Rohrleitungsstrecken
  • Bau von Rohrkonstruktionen, Gestellen, Geländern und Handläufen
  • Sehr umfangreiches lagerhaltiges Programm in unterschiedlichen Ausführungen, Abmessungen und Qualitäten nach Norm
  • Hergestellt aus längsnahtgeschweißten Rohren in geglühter (BC) oder ungeglühter Ausführung (CC)
  • Einhaltung von Winkel- und Maßtoleranzen sowie Ovalitätsvorgaben garantieren ein spannungs- und versatzfreies Schweißen
  • Ausführungen zur Herstellung von molchbaren Rohrleitungssystemen erhältlich

Reduzierstücke

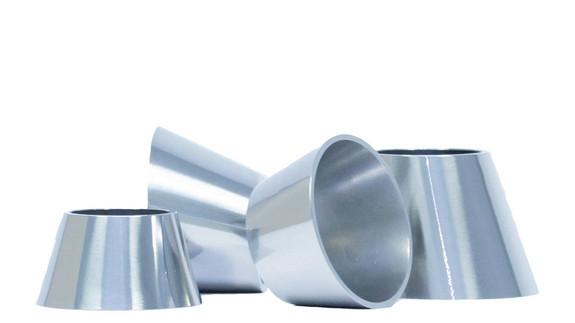

Reduzierungen dienen zur Nennweitenänderung innerhalb eines Rohrleitungssystems. Es gibt sie in zwei grundlegenden Bauformen: konzentrisch und ex-zentrisch. Die Formteile werden in aller Regel direkt in die Rohrleitung eingeschweißt. Die Reduzierstücke zum Anschweißen sind in der DIN 11852 genormt. M&S hat neben den Reduzierungen mit Anschweißenden auch Schweißkombinationen von verschiedenen Formstücken mit Anschlussarmaturen, wie z.B. Milchrohrverschraubungsteilen oder Klemmstutzen.

  • Reduzierung RK (konzentrisch)
  • Reduzierung RE (exzentrisch)
  • Reduzierstücke mit genormten Anschlüssen (z.B. Gewinde, Kegel oder TC (Clamp)
  • Übergänge von unterschiedlichen Prozessanschlüssen
  • Übergänge von unterschiedlichen Rohrreihen (z.B. Zoll-DIN)
  • Optional andere Oberflächen produkt- und nicht produktberührt

Bogen

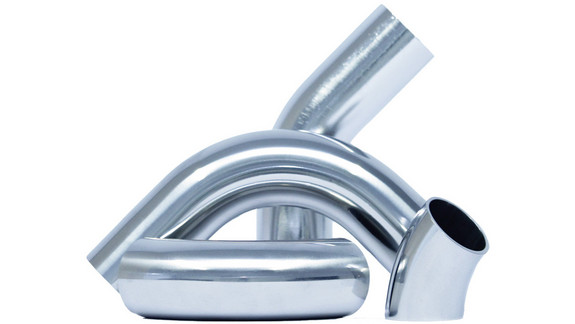

Bogen dienen zur Richtungsänderung innerhalb eines Rohrleitungsverlaufes. Der Standardwinkel der Bogen ist 90°. Zum M&S-Programm gehören auch 45° und 180° Bogen. Rohrbogen werden durch Umformen aus geschweißtem Edelstahlrohr hergestellt. Sie sind in der DIN 11852 genormt. Ein Bogen wird durch einen Außendurchmesser, einer Wanddicke und einen Krümmungsradius definiert.

  • Bogen BS 45° - 90° - 180°
  • Bogen BL 45° - 90°
  • Bogen BA5 90°
  • Bogen mit genormten Anschlüssen (z.B. Gewinde, Kegel oder TC (Clamp)
  • Bogen zum Orbitalschweißen
  • Optional andere Oberflächen produkt- und nicht produktberührt

T-Stücke und T-Bogen

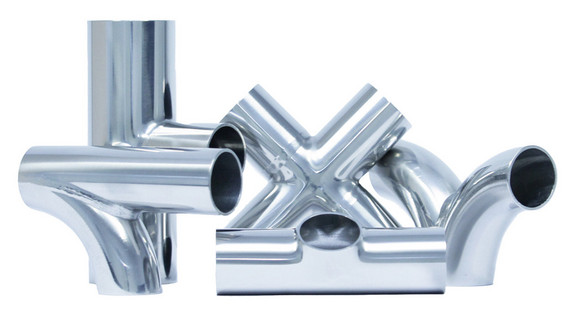

T-Stücke dienen zur Strömungsaufteilung innerhalb eines Rohrleitungsverlaufes. Sie stehen in langer und kurzer Ausführung zur Verfügung. Hat der Abzweig eine kleinere Nennweite als der Hauptdurchgang, so spricht man von einem Reduzier-T-Stück. Als Sonderform des T-Stückes gibt es auch das Kreuzstück, bei dem sich an beiden Seiten des Hauptdurchgangs Abgänge befinden. Der T-Bogen und Doppel T-Bogen (Hosenbogen) sind strömungsoptimierte Rohrformteile und dienen zur Strömungsteilung sowie zur Strömungsvereinigung. T-Stücke sind in der DIN 11852 genormt.

  • T-Stücke TK (kurze und egale Ausführung)
  • T-Stücke RTK (kurze und reduzierte Ausführung)
  • T-Stücke TS (lange und egale Ausführung)
  • T-Stücke RTS (lange und reduzierte Ausführung)
  • Kreuzstücke (kurz und lang) – Optional reduziert
  • T-Stücke mit genormten Anschlüssen (z.B. Gewinde, Kegel oder TC (Clamp)
  • Optional andere Oberflächen produkt- und nicht produktberührt
  • T-Bogen und Doppel T-Bogen

Nennweiten

DN 10 – 250

1“ – 4“

Werkstoffe

304/304L  1.4301/1.4307

316L – 1.4404

Dichtungen

entfällt

Oberfläche

Innenoberfläche
Ra ≤ 1,6 µm
Schweißnahtbereich
Ra ≤ 3,2 µm
Außenoberfläche
Ra ≤ 3,2 µm

Finish = metallblank, poliert oder matt gestrahlt
