M&S-T-Scheibenventile
M&S T-Scheibenventile werden zur Verteilung oder Umlenkung von Medien eingesetzt.
Angeordnet im Dreiwegesystem bestehen sie aus einem T-Stück mit zwei manuell oder pneumatisch betätigten Scheibenventilen. Die Scheibenventile sind einzeln schaltbar oder mit einer Schaltkombination gekoppelt.
Die T-Scheibenventile sind mit dem SV04 aufgebaut. Diese garantieren durch ihre optimierte Bauweise eine sehr gute Reinigbarkeit und längere Standzeiten der Dichtungen.
Einsatz
- Zur Umlenkung oder Verteilung von flüssigen oder bedingt auch gasförmigen Produkten in Rohrleitungen, Apparaten sowie an Tanks und Behältern
- Vorzugweise in hygienischen Produktionsanlagen und Reinigungsprozessen, kann aber auch in der Energieversorgung eingesetzt werden
Merkmale
- Kompakte gut reinigbare Ventilkörper mit produktnah angeschweißten oder angeflanschten Scheibenventilen SV04
- CIP/SIP-fähig

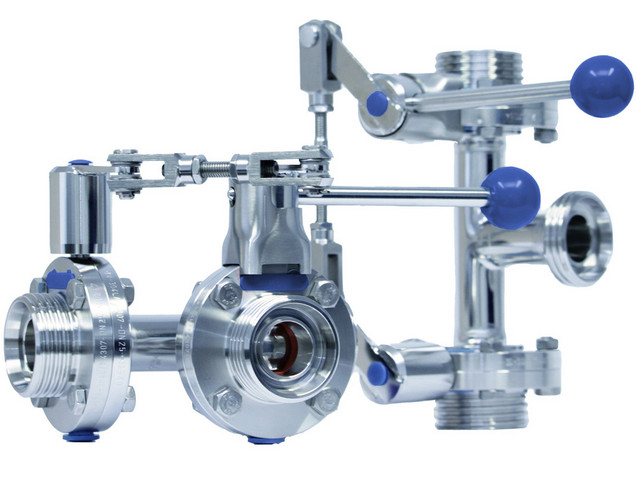

T-Scheibenventil
mit Schaltkombination

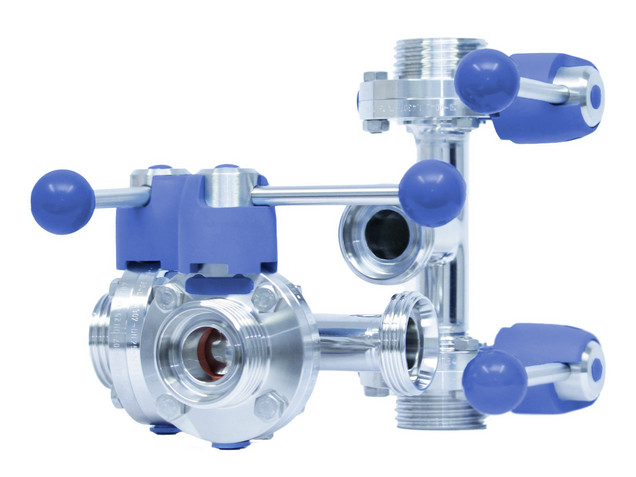

T-Scheibenventil
ohne Schaltkombination
Technische Daten
Nennweiten DN 25 – 100 | Werkstoffe 304/304L 1.4301/1.4307 316L – 1.4404 |
| Dichtungen EPDM | Oberfläche Produktberührt Finish = drehblank |
