M&S Schaugläser und -laternen

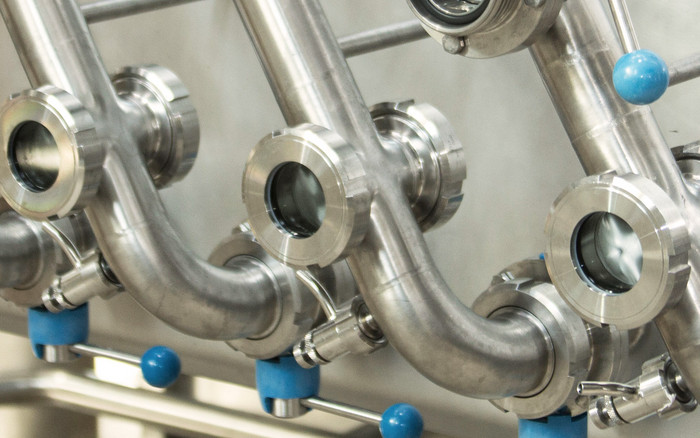

M&S Schaugläser und –laternen werden zur visuellen Beobachtung von Fluiden (flüssigen Medien) in hygienischen Anlagen, z.B. in Rohrleitungen, bei Behältern und Apparaten, eingesetzt.

Betrachtet werden dabei z.B. die Viskosität, die Farbe, eventuell Mischverhältnisse oder das Strömungsverhalten des jeweiligen Fluides.

M&S fertigt Schaugläser, Schaulaternen und Schauglasarmaturen, die typenmäßig je nach den Ansprüchen des Kunden und dem gewünschten Informationsbedarf ausgewählt werden können.

  • Zur visuellen Beobachtung und optischen Kontrolle von Fluiden
  • In Rohrleitungen, Behältern und Apparaten mit normalen Ansprüchen an die hygienischen Eigenschaften
  • Schaugläser und -laternen, Schauglasarmaturen
    • Reinigungsfähig (CIP)
    • Betriebssicher
    • Kostengünstige Ausführung
    • Kombinierbar mit Beleuchtungseinrichtung
  • Schauglasarmaturen
    • Anschlussmöglichkeit für
      • Ventile (z.B. Probeentnahme oder Entlüftung)
      • Messinstrumente (z.B. Druck– oder Temperaturmessung)

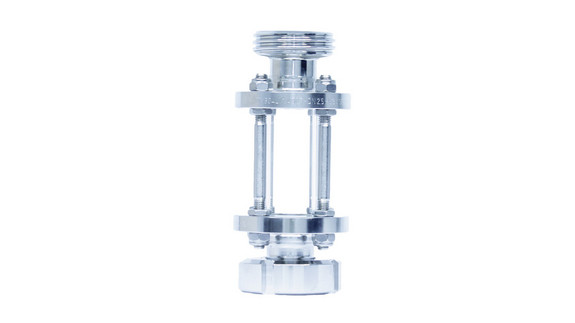

Schaulaterne

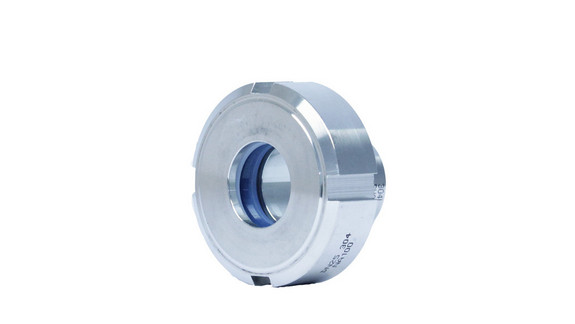

Schauglas

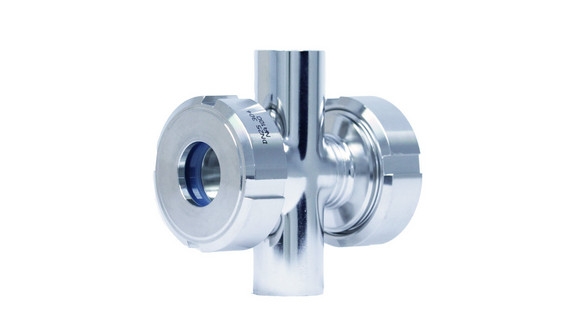

Schauglasarmatur

Nennweiten

DN 10 – 150 : Schaulaterne
DN 25 – 150 : Schauglas (Bullauge)
DN 25 -100 : Schauglasarmatur

Werkstoffe

304/304L  1.4301/1.4307

316L – 1.4404

Dichtungen

EPDM
FKM
NBR

Oberfläche

Produktberührt
Ra ≤ 1,6 µm
nicht produktberührt
Ra ≤ 3,2 µm


Finish = drehblank / Schauglasarmatur = poliert
