M&S Kugelventile

M&S Kugelventile dienen zum Absperren von Medienströmen. Diese weisen im geöffneten Zustand einen vollen Durchgang auf. Daher sind sie besonders für viskose Produkte und molchbare Rohrleitungen geeignet.

Die Abdichtung aus PTFE/PEEK gewährleistet eine hohe Beständigkeit bei aggressiven Medien oder hohen Temperaturen. Zudem bietet die Kugel beim Schaltvorgang eine abscherende Wirkung, die bei stückigen oder faserigen Produkten vorteilhaft ist.

Einsatz

Zum Absperren von flüssigen, viskosen und stückigen Medienströmen
In molchbaren Rohrleitungssystemen und Molchstationen
Auch zum Regulieren von Durchflussmengen in Verbindung mit einem Stellungsregler
Bei chemisch aggressiven Medien oder hohen Temperaturen

Merkmale

Rohrebener voller Durchgang
Molchbar
Modulares System, kombinierbar mit vielen Anbauteilen des Scheibenventilprogramms
Stabile, betriebssichere und wartungsfreundliche Ausführung
Vollautomatisierbar mit Steuer- und Rückmeldekopf TOP sowie Stellungsregler
Optional mit Spülanschlüssen oder Heizmantel
Formstabile PTFE/PEEK Dichtschalen
Spaltfreie Zentrierung und Abdichtung der Flansche in Anlehnung an DIN11864
Vorgespannte Dichtschalen zur Reduzierung der Produktverschleppung
Geringes Drehmoment
Optional leitfähige Dichtschalen zur Ableitung elektrostatischer Aufladung gemäß ATEX

Gleiches Produkt – andere Kombination

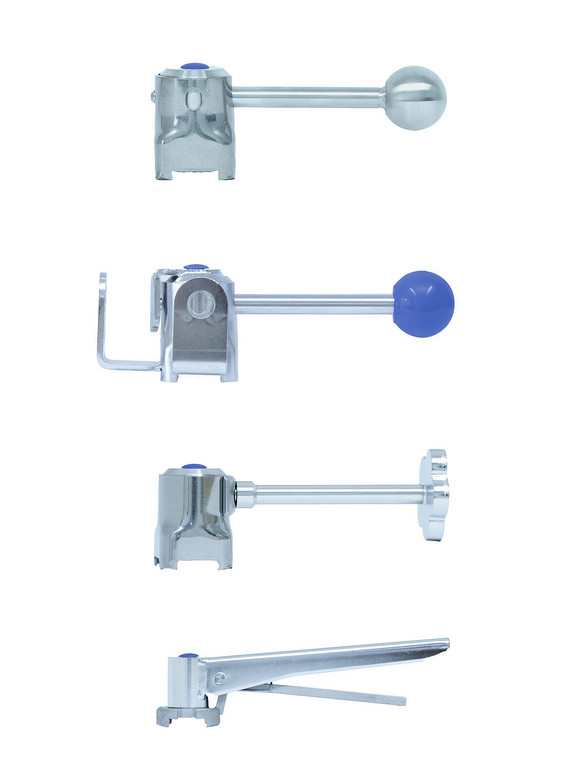

Kugelventil mit Handbetätigung

Manuell betätigte Kugelventile werden standardmäßig mit einer selbsttätig einrastenden Handbetätigung (Ziehgriff) ausgestattet.

Kugelventil mit pneumatischem Antrieb

Der pneumatische Antrieb M&S PAMS ermöglicht die automatische Betätigung von Kugelventilen. Je nach Abmessung stehen die Größen 1 und 2 zur Verfügung.

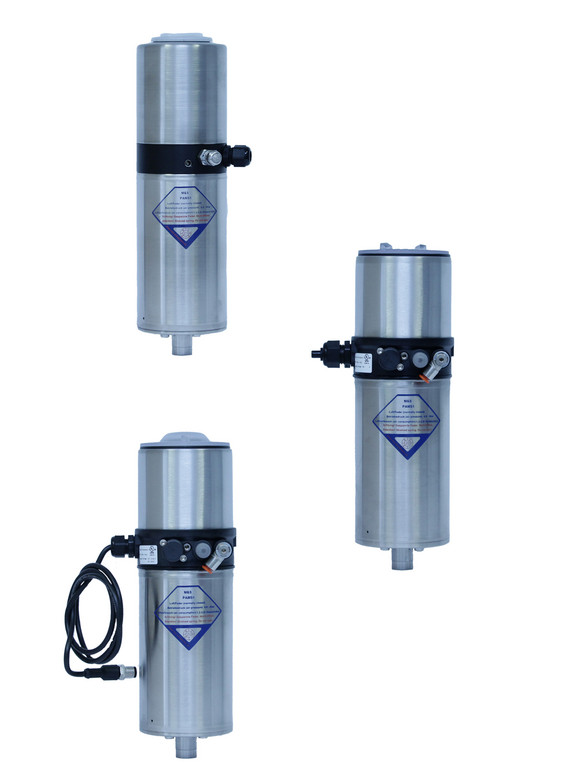

Kugelventil mit Steuer- und Rückmeldekopf

Der Steuer- und Rückmeldekopf TOP ist ein Erweiterungsmodul für den pneumatischen Antrieb PAMS. Neben der elektrischen Stellungsrückmeldung wird die Ventilstellung am Steuerkopf selbst optisch durch farbige Hochleistungs-LEDs angezeigt. Der Steuer- und Rückmeldekopf ist nachträglich auf alle M&S Standardantriebe adaptierbar.
