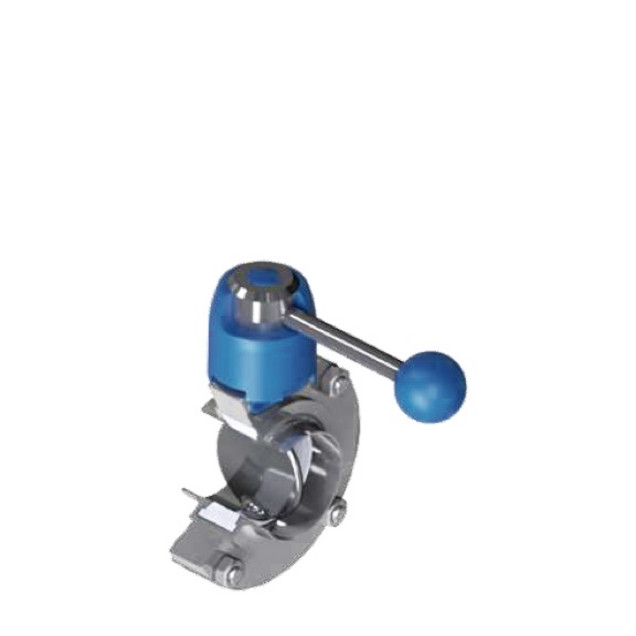

M&S Scheibenventile SV04

M&S Scheibenventile sind Absperrorgane, die in beinahe jeder Produktionsanlage der Lebensmittel-, Getränke- und kosmetischen, chemischen und pharmazeutischen Industrie zum Einsatz kommen.

Das Scheibenventil Typ SV04 ist die Weiterentwicklung des Typs Classic. Optimiert wurde in den Bereichen Hygiene, Design und Montagefreundlichkeit. Die Dichtungsstandzeiten und die Vakuumfestigkeit sind durch die neue Dichtungsgeometrie ebenfalls signifikant verbessert worden.

Der Typ SV04 repräsentiert den aktuellen Stand der M&S-Technik.

  • Zum Absperren von flüssigen, viskosen und bedingt für gasförmige Medien in Rohrleitungen, Apparaten sowie an Behältern

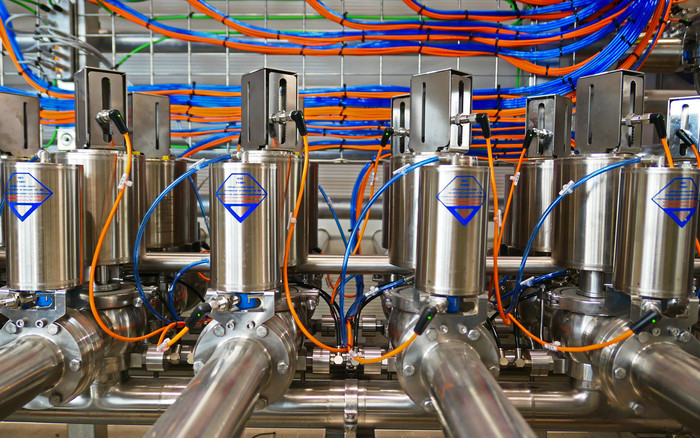

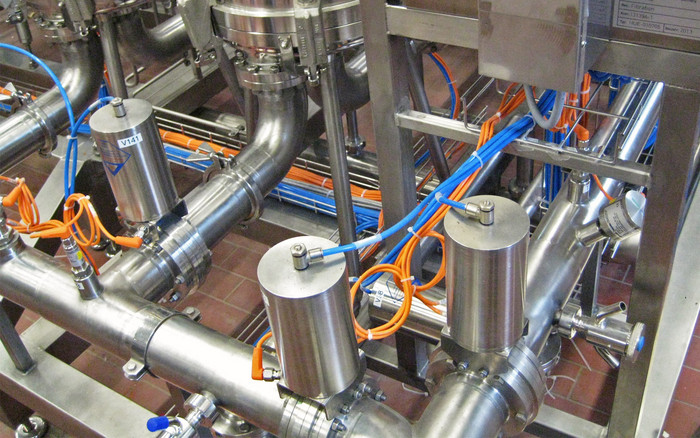

  • Überwiegend in hygienischen Produktionsanlagen oder Reinigungsprozessen sowie auch in der Energieversorgung
  • Auch zum Regulieren von Durchflussmengen in Verbindung mit einem Stellungsregler
  • Zur Umlenkung von Medienströmen mittels Verteiler-Kombinationen (T-Scheibenventile)
  • Ausführung als Leckage-Scheibenventil zur sicheren Medientrennung (z.B. zur Trennung von Produkt und Reinigungsmedien)
  • Hygienisches Design
  • Sehr gut reinig- und sterilisierbar sowie langlebig, robust, zuverlässig und betriebssicher
  • Vakuumfeste Dichtungsgeometrie
  • Gehäuseteile und Klappen grundsätzlich aus geschmiedetem Vormaterial
  • Dichtungen grundsätzlich FDA konform
  • Kennzeichnung von Schmelzennummer, Hersteller und Werkstoff
  • EHEDG-zertifiziert bis 2019 (befindet sich in Re-Zertifizierung)
  • Montagefreundlich
  • Modulares System

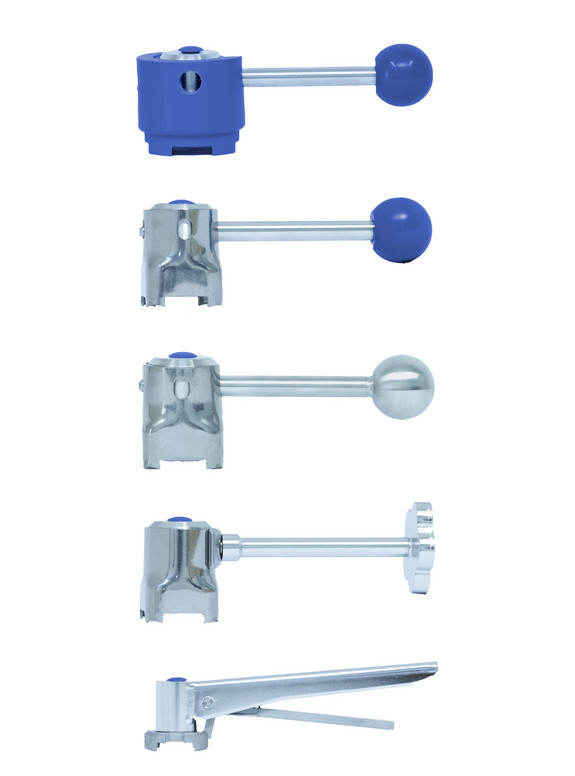

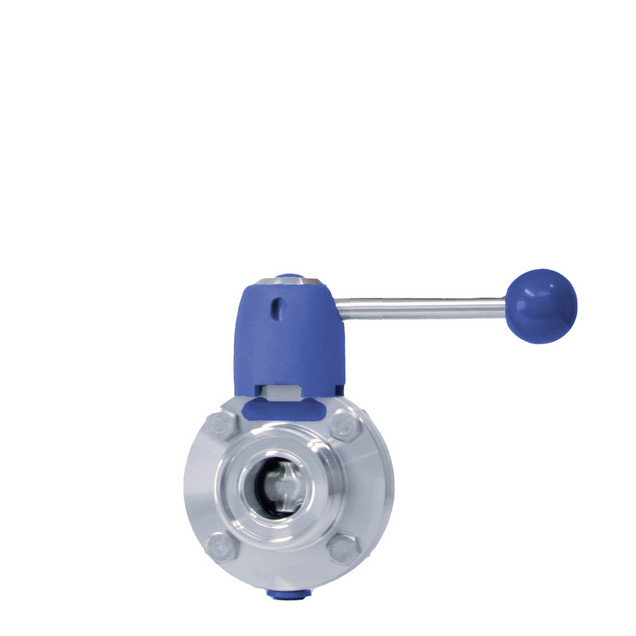

Scheibenventil SV04 mit Handbetätigung

Manuell betätigte Scheibenventile werden standardmäßig mit einer selbsttätig einrastenden Handbetätigung (Ziehgriff) ausgestattet.

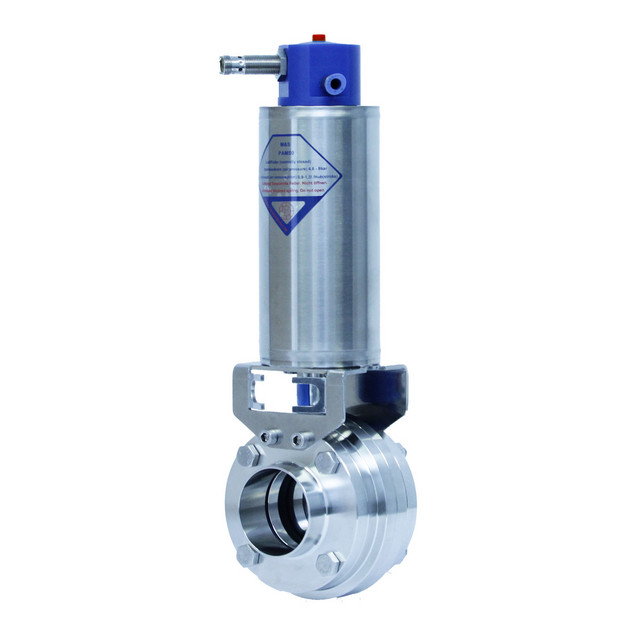

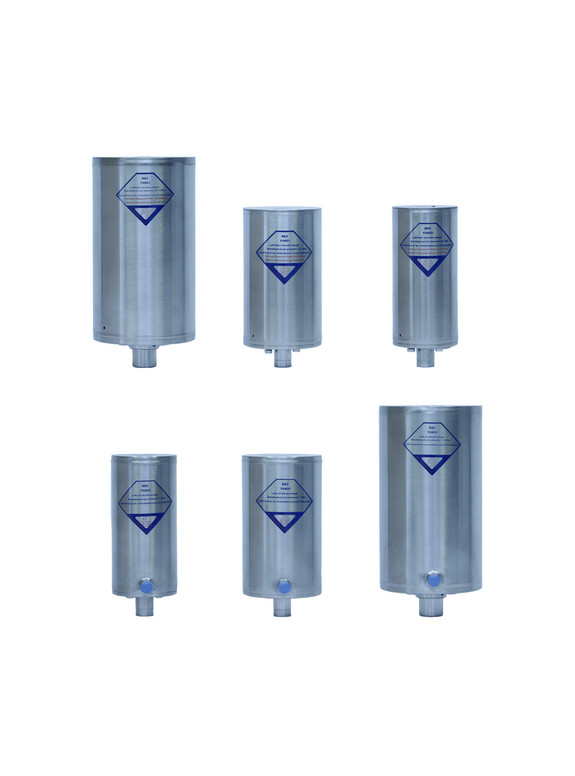

Scheibenventil SV04 mit pneumatischem Antrieb

Der pneumatische Antrieb M&S PAMS ermöglicht die automatische Betätigung von Scheibenventilen. Je nach Abmessung stehen die Größen 0, 1 und 2 zur Verfügung.

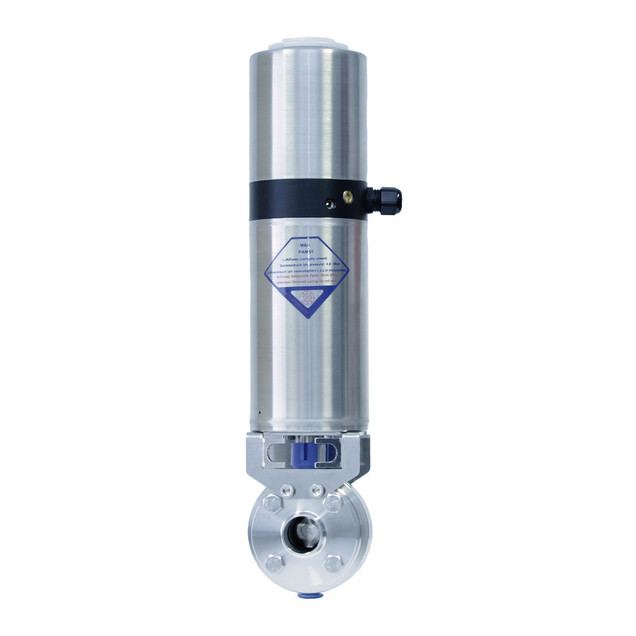

Scheibenventil SV04 mit Steuer- und Rückmeldekopf

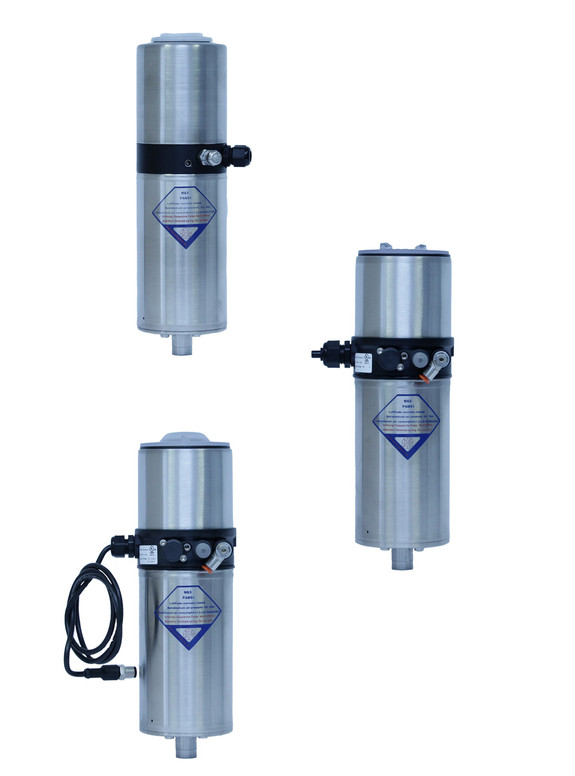

Der Steuer- und Rückmeldekopf TOP ist ein Erweiterungsmodul für den pneumatischen Antrieb PAMS. Neben der elektrischen Stellungsrückmeldung wird die Ventilstellung am Steuerkopf selbst optisch durch farbige Hochleistungs-LEDs angezeigt. Der Steuer- und Rückmeldekopf ist nachträglich auf alle M&S Standardantriebe adaptierbar.

Nennweiten

DN 15 - 200
1“ - 4“

Werkstoffe

304/304L - 1.4301/1.4307
316L - 1.4404

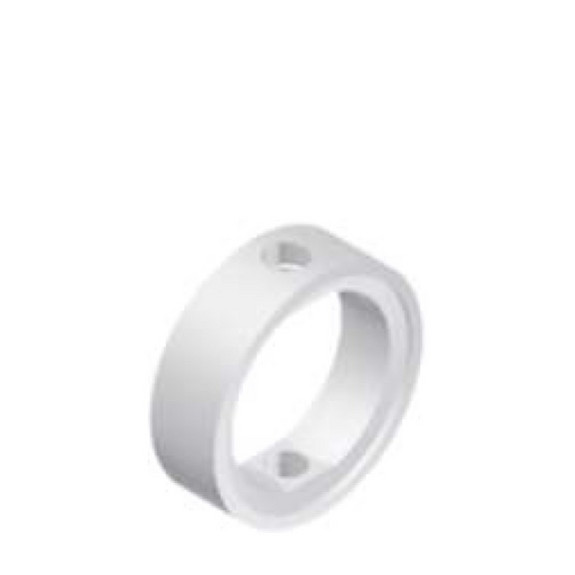

Dichtungen

VMQ
EPDM
FKM
HNBR

Oberfläche

Produktberührt
Ra ≤ 0,8 µm
Nicht produktberührt
Ra ≤ 1,6 µm

Finish = drehblank
